試驗(yàn)方案：塑料新材料拉伸試驗(yàn)方法
計(jì)算標(biāo)準(zhǔn)：GB/T 1040.2-2006
試驗(yàn)速度：50 mm/min
寬度：10 mm
送檢單位：深圳某外資新材料有限公司
試驗(yàn)設(shè)備：三思泰捷CMT1104塑料拉力試驗(yàn)機(jī)
厚度：4 mm
引伸計(jì)標(biāo)距：50 mm
試驗(yàn)日期：2023-06-20
試驗(yàn)報(bào)告：求拉伸強(qiáng)度、延伸率
客戶背景：該企業(yè)為跨國(guó)電子電氣企業(yè)，布局全球，分別在美國(guó)、意大利、中國(guó)開設(shè)區(qū)域生產(chǎn)工廠及創(chuàng)新研發(fā)中心。開發(fā)的粘接、絕緣及電路保護(hù)等產(chǎn)品，產(chǎn)品具備以下優(yōu)勢(shì)： 粘接、三防、絕緣材料的一站式資源； 從PCB、器件絕緣防護(hù)到其有效利用領(lǐng)域的深入專業(yè)知識(shí)。

備注:

試驗(yàn)數(shù)據(jù)：

    最大力    抗拉強(qiáng)度    屈服強(qiáng)度Rp0.2    斷裂延伸率
單位    N    MPa    MPa    %
試樣1    1497.68    37.44    36.95    2.317
試樣2    1496.41    37.41    35.15    4.60
試樣3    1494.01    37.35    36.73    3.32
最大值    1497.68    37.44    36.95    4.60
最小值    1494.01    37.35    35.15    2.317
平均值    1496.03    37.40    36.28    3.4123

試驗(yàn)曲線：

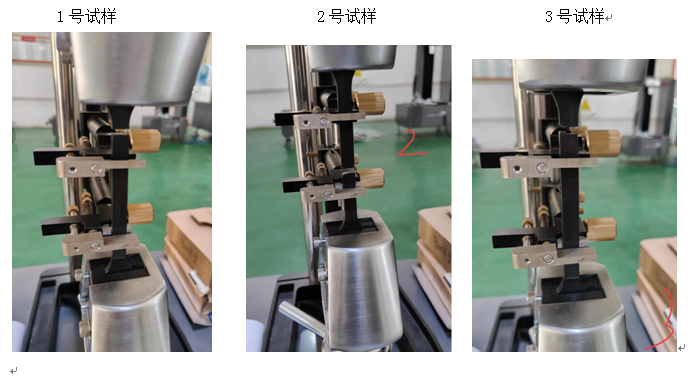

現(xiàn)場(chǎng)圖片：
