試驗方案：塑料拉伸試驗方案
計算標準：GB/T 1040.3-2006
試驗設(shè)備：三思泰捷塑料薄膜拉力機CMT4104
試驗日期：2012-04-12 09:08:13
材料名稱：塑料薄膜
原始標距（Lo）：150 mm
濕度：80%
溫度：25℃
夾具：多功能對夾（尖點齒粘膠皮）
備  注：此批次試樣方向為MD，試樣原始標距均為150mm；試驗速度1mm/min拉伸到變形0.125mm后以100mm/min拉至斷裂。  寬度 厚度 最大力（Fm） 抗拉強度（Rm） 5%對應(yīng)強度 彈性模量 斷裂伸長率
單位 mm mm N MPa MPa MPa %
試樣1 15 0.35 881.13 167.83 97.65 3723.95 196.09
試樣2 15 0.35 888.78 169.29 97.47 3774.93 195.43
試樣3 15 0.25 592.02 157.87 97.45 3929.46 143.68
試樣4 15 0.25 608.50 162.27 97.65 3922.99 148.93

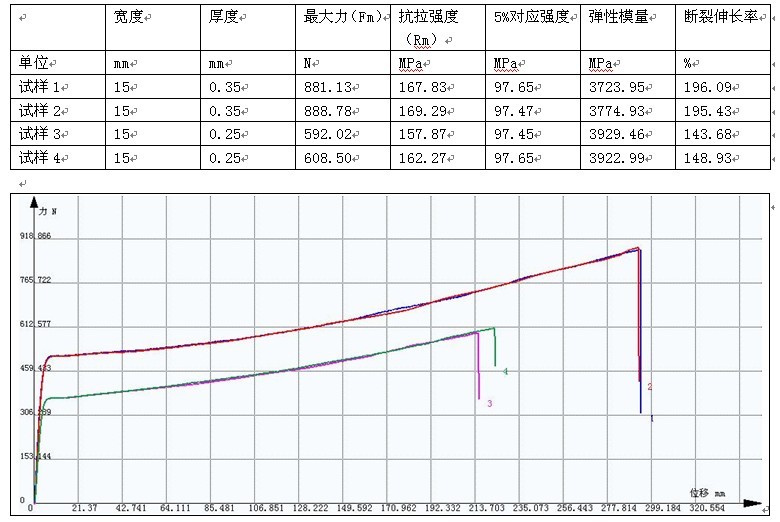

塑料薄膜拉伸試驗數(shù)據(jù)及曲線：
