客戶名稱：某公司
試驗(yàn)名稱：鍍銅鋼管（內(nèi)排氣管）拉伸試驗(yàn)方法
試樣材料：鍍銅鋼管(長(zhǎng)200mm)
執(zhí)行標(biāo)準(zhǔn)：GB/T 228-2002
試樣數(shù)量：1根試樣
試樣參數(shù)：直徑40MM（外徑）、2.5mm(內(nèi)徑）、  試驗(yàn)速度2mm/min
試驗(yàn)方案：1.選用3T楔形拉伸夾具配4~8mm V形夾塊；
2.夾持試樣上端并清零；
3.移動(dòng)橫梁到適當(dāng)位置夾持試樣下端；
4.用微動(dòng)控制橫梁卸力到0~1N，并位移清零；
5.出試驗(yàn)報(bào)告；
報(bào)告內(nèi)容：尺寸、截面移、抗拉力、抗拉強(qiáng)度、屈服強(qiáng)度、延伸率；
其他說明：該試樣伸長(zhǎng)率為20.3%，面引伸計(jì)為YYU-5020的有超量程情況；
備        注：該試驗(yàn)所用夾具：3T楔形拉伸夾具，其圖號(hào)為：L3-01。

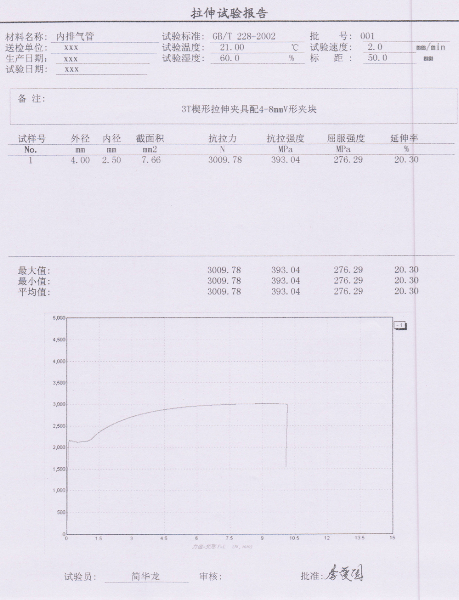

試驗(yàn)報(bào)告及特征曲線圖：

參考：
鍍銅鋼是一種復(fù)合材料，是通過電鍍工藝將銅金屬均勻的覆蓋在鋼材表面而形成的新型接地材料。

鍍銅鋼接地材料優(yōu)點(diǎn):

1.鍍銅鋼接地材料利用表層厚達(dá)0.254mm銅層的防腐性，同時(shí)采用分子間相互滲透的電鍍工藝，具備了優(yōu)異的防腐性能。可保證地網(wǎng)50年免維護(hù)，和傳統(tǒng)材料相比有良好的經(jīng)濟(jì)性能并滿足全壽命設(shè)備周期管理，符合新材料新工藝新設(shè)備范疇。
2.在高頻接地或雷擊電流作用下，產(chǎn)生集膚效應(yīng)，讓鍍銅鋼接地材料據(jù)有接近于純銅的導(dǎo)電性。
3.垂直鍍銅接地材料安裝方便快速，免開挖省時(shí)省力。通過連接，可實(shí)現(xiàn)任意深度并利用地下含水層，降阻效果明顯，同時(shí)無(wú)需額外鉆深井，從而減少變電站占地面積。
4.水平鍍銅鋼接地材料為絞線，成卷供貨，鋪設(shè)時(shí)接頭少，穿管彎曲方便。絞線每股單獨(dú)電鍍，銅層厚度高達(dá)0.3mm以上，導(dǎo)電性能優(yōu)異。
